DOCTOR HAO / MSK ULTRASOUND ATLAS
六個部位，從解剖到探頭位置。
每一部位選定一個代表性視窗，並排觀察長軸、短軸與方向標記。六張圖卡與十二個可旋轉模型變體，均來自同一組原創三維幾何。
示意草稿・尚待程皓醫師審閱。模型結構與比例經簡化，不是病人影像或聲學模擬。完整六部位系列不等於完整臨床檢查；不能據此診斷、量測或自行進行侵入性處置。
01 / 06

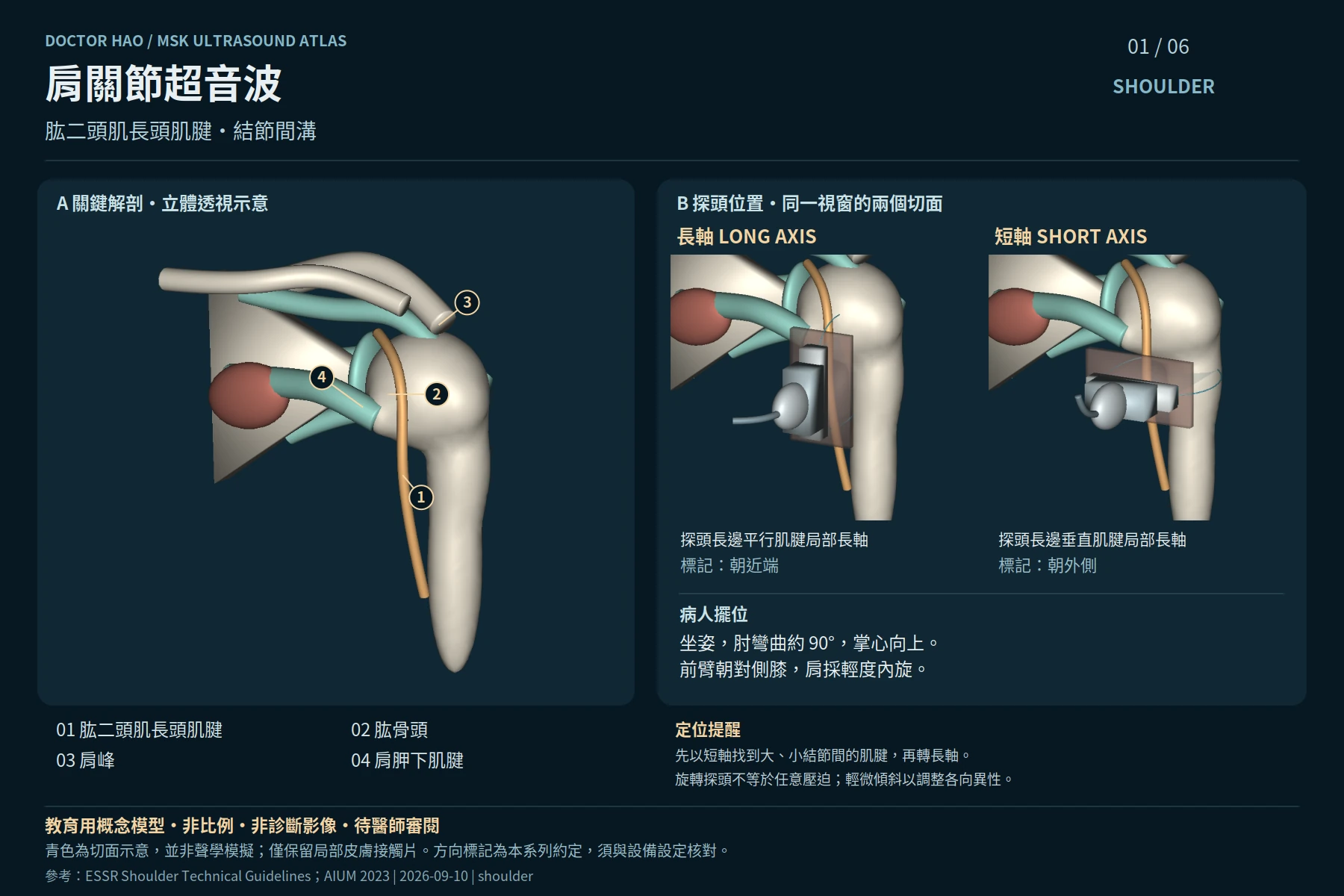

肩關節：肱二頭肌長頭肌腱・結節間溝
擺位與辨識
坐姿，肘彎曲約 90°，掌心向上。
前臂朝對側膝，肩採輕度內旋。
先以短軸找到大、小結節間的肌腱，再轉長軸。
旋轉探頭不等於任意壓迫；輕微傾斜以調整各向異性。
其他區域的閱讀路線
- 前方
- 肱二頭肌長頭肌腱；肩胛下肌腱
- 上外側
- 棘上肌腱與肩峰下－三角肌下滑囊
- 後方
- 棘下肌、小圓肌腱與後方關節隱窩
- 肩頂
- 肩鎖關節
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開肩關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。

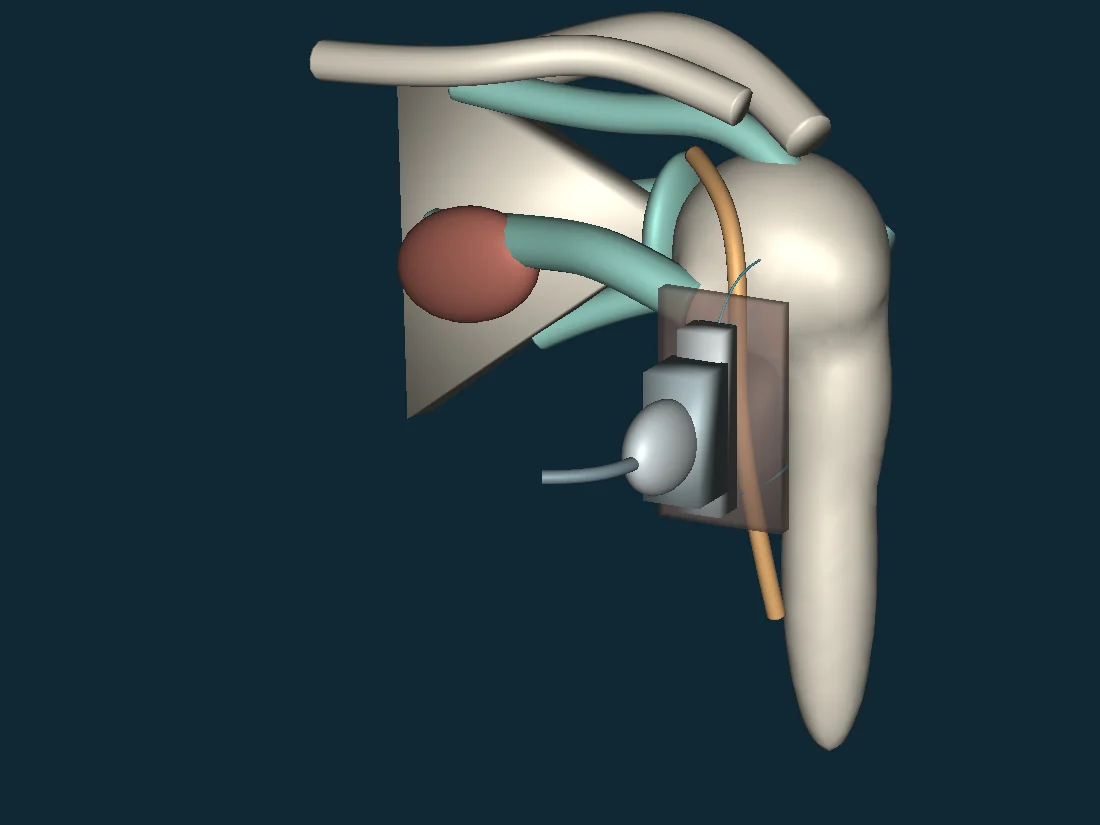

長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。

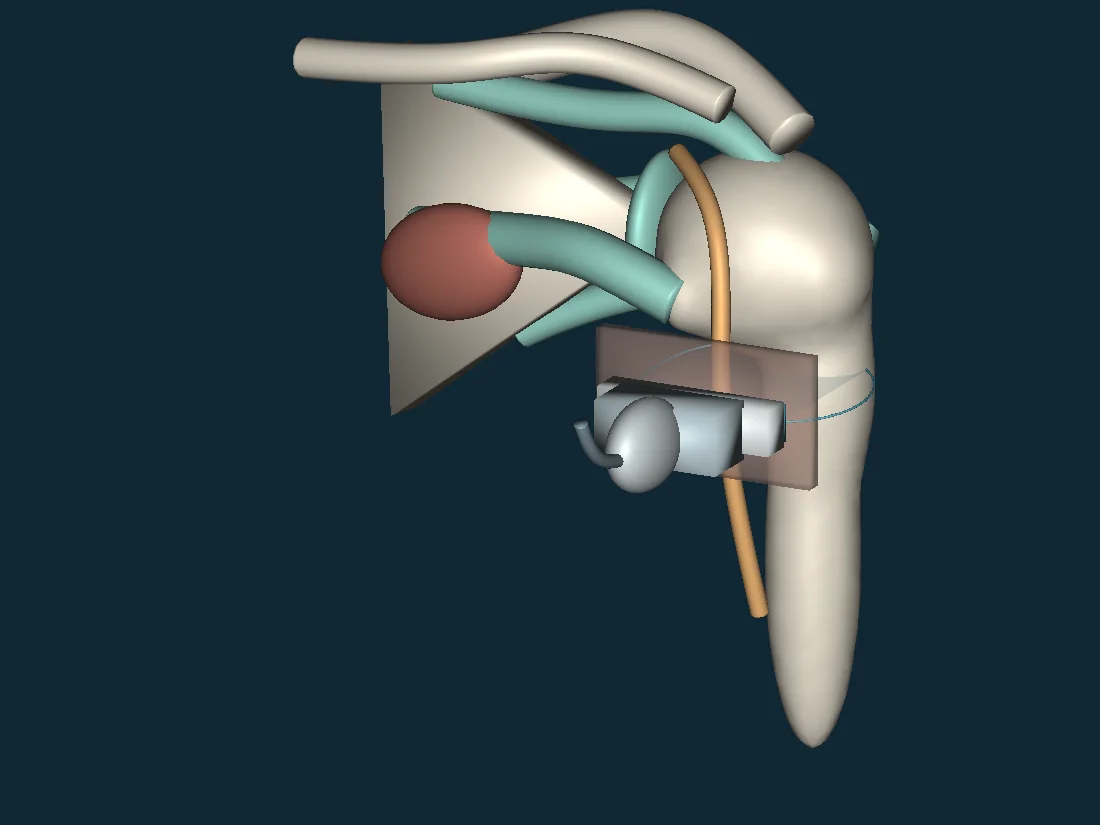

短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 肩關節技術指引（PDF pp. 2–8；主視窗 p. 2）；AIUM 2023 MSK Practice Parameter。
02 / 06

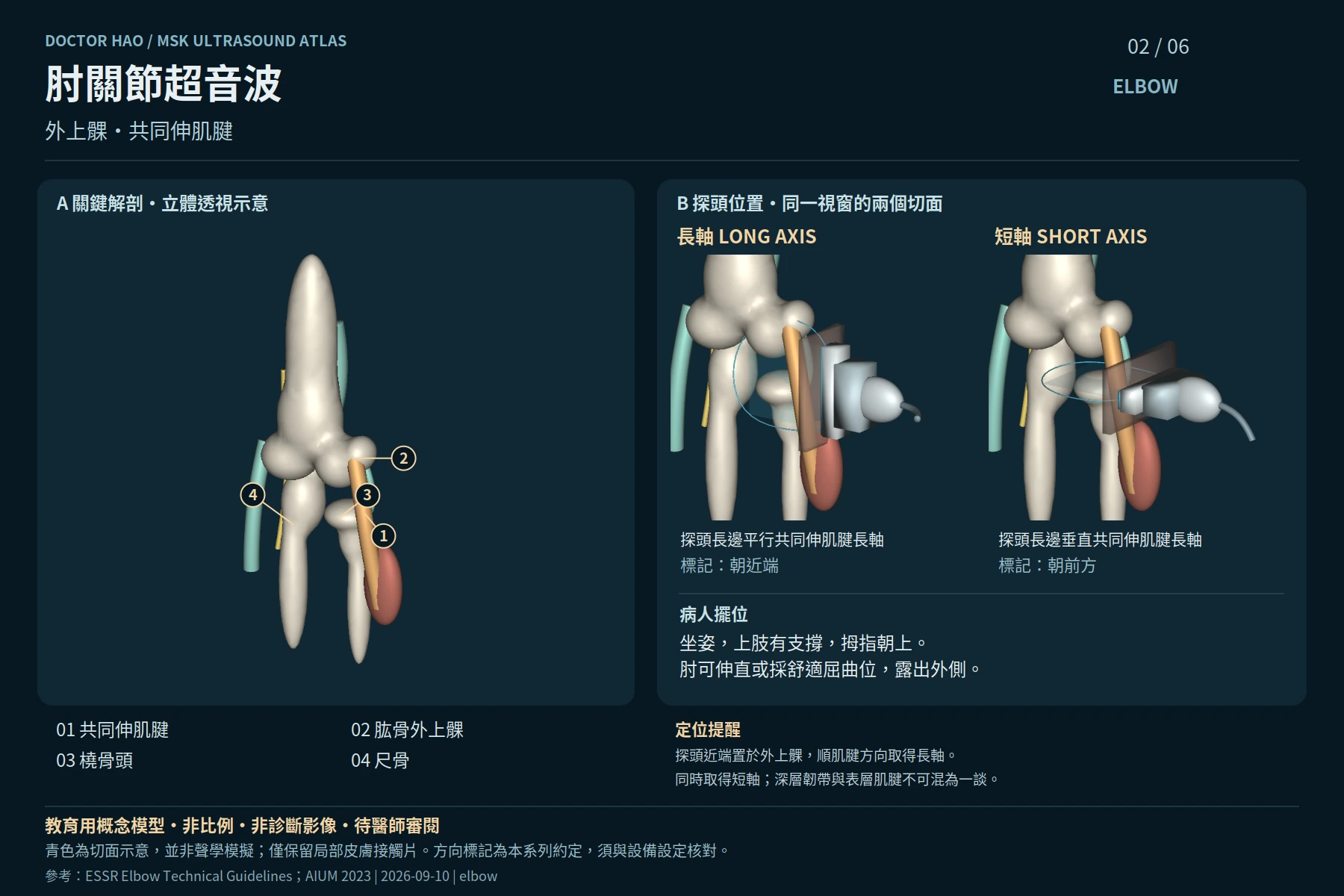

肘關節：外上髁・共同伸肌腱
擺位與辨識
坐姿，上肢有支撐，拇指朝上。
肘可伸直或採舒適屈曲位，露出外側。
探頭近端置於外上髁，順肌腱方向取得長軸。
同時取得短軸；深層韌帶與表層肌腱不可混為一談。
其他區域的閱讀路線
- 前方
- 遠端肱二頭肌腱、肱肌與神經血管
- 外側
- 共同伸肌腱、橈肱關節與橈神經分支
- 內側
- 共同屈肌腱與尺側副韌帶
- 後方
- 肱三頭肌腱、鷹嘴隱窩與尺神經
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開肘關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。
長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 肘關節技術指引（PDF pp. 2–7；主視窗 p. 4）；AIUM 2023 MSK Practice Parameter。
03 / 06

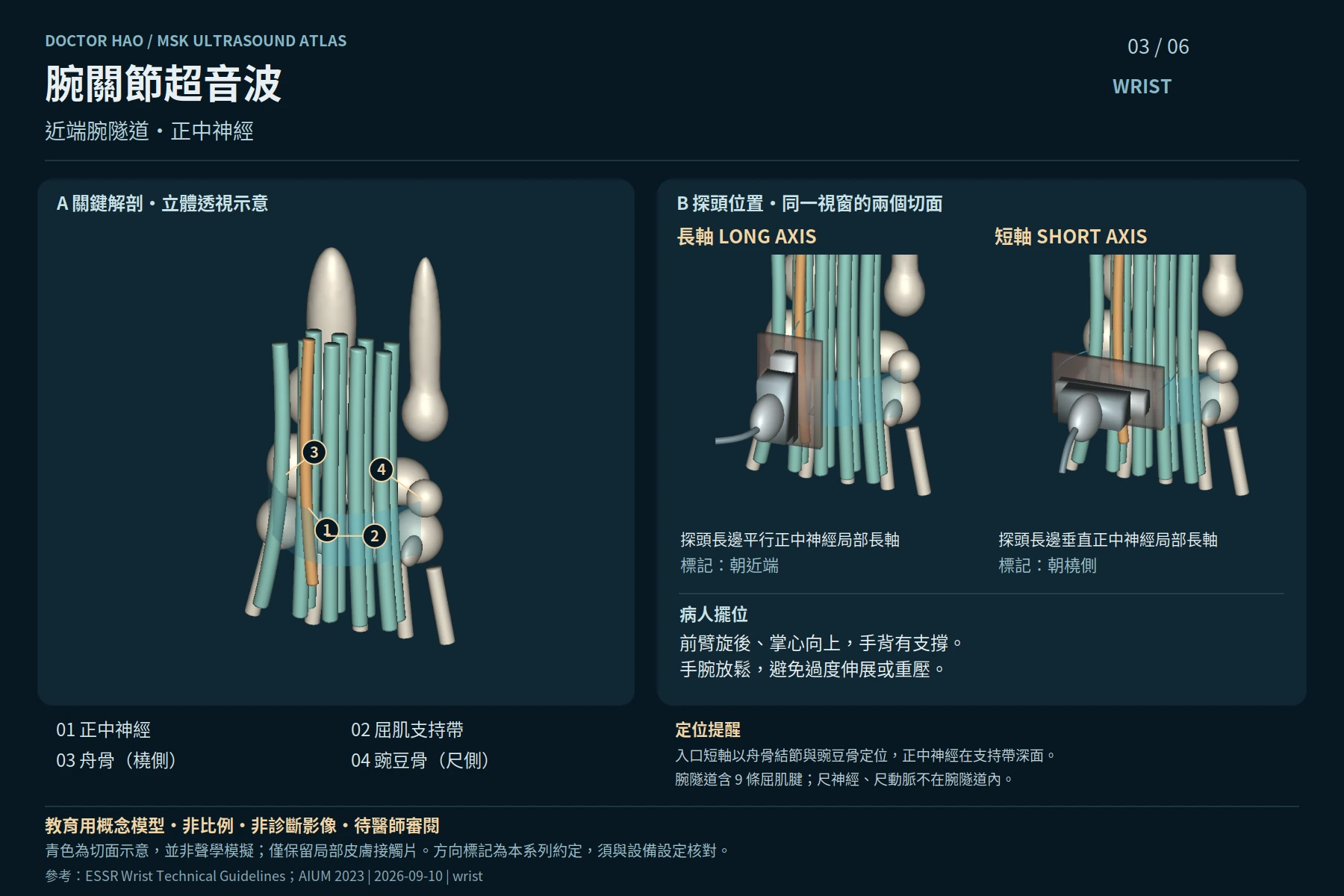

腕關節：近端腕隧道・正中神經
擺位與辨識
前臂旋後、掌心向上，手背有支撐。
手腕放鬆，避免過度伸展或重壓。
入口短軸以舟骨結節與豌豆骨定位，正中神經在支持帶深面。
腕隧道含 9 條屈肌腱；尺神經、尺動脈不在腕隧道內。
其他區域的閱讀路線
- 掌側
- 正中神經、腕隧道入口與出口
- 尺掌側
- Guyon 管內的尺神經與尺動脈
- 背側
- 六個伸肌腱腔室、腕關節與背側韌帶
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開腕關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。

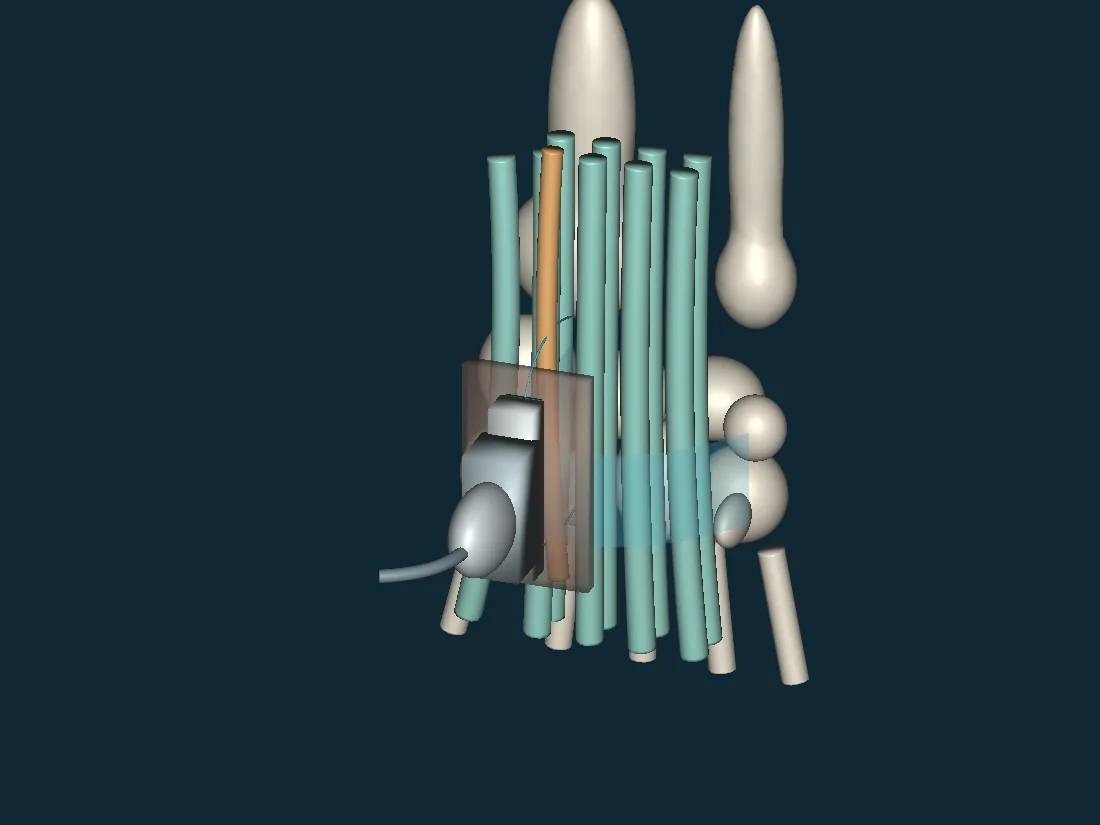

長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。

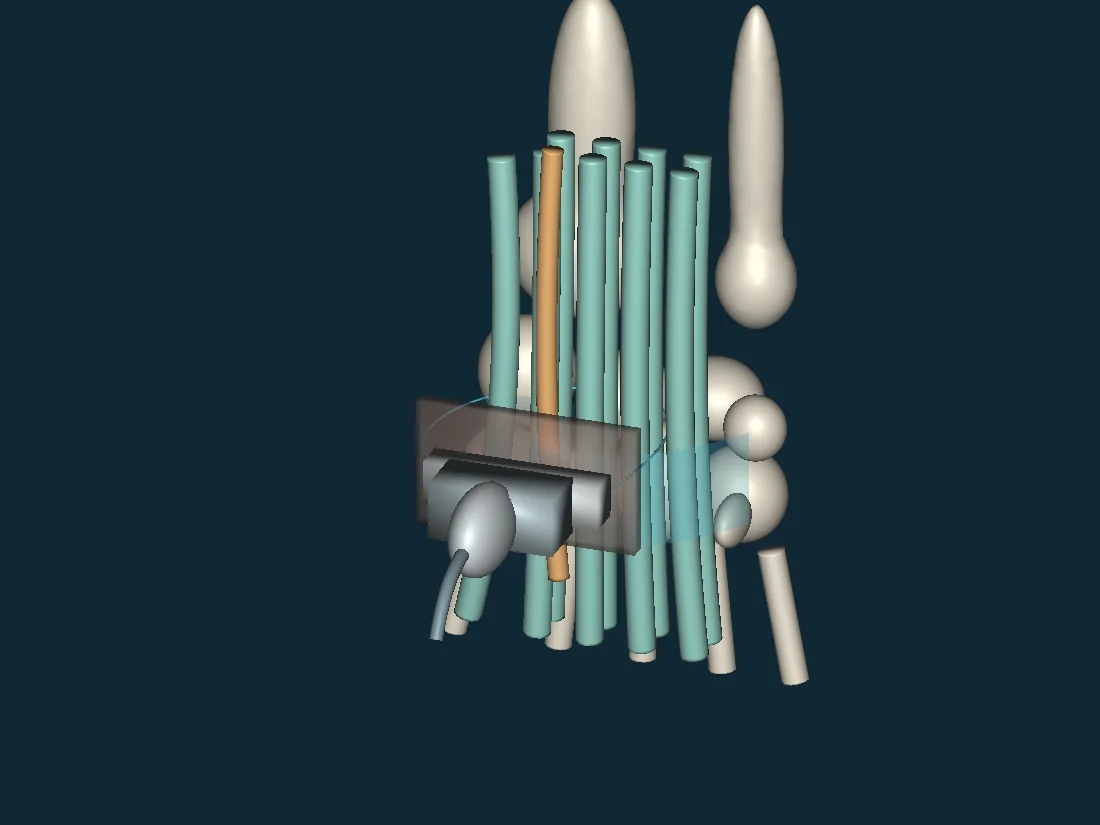

短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 腕關節技術指引（PDF pp. 2–7；主視窗 pp. 6–7）；AIUM 2023 MSK Practice Parameter。
04 / 06

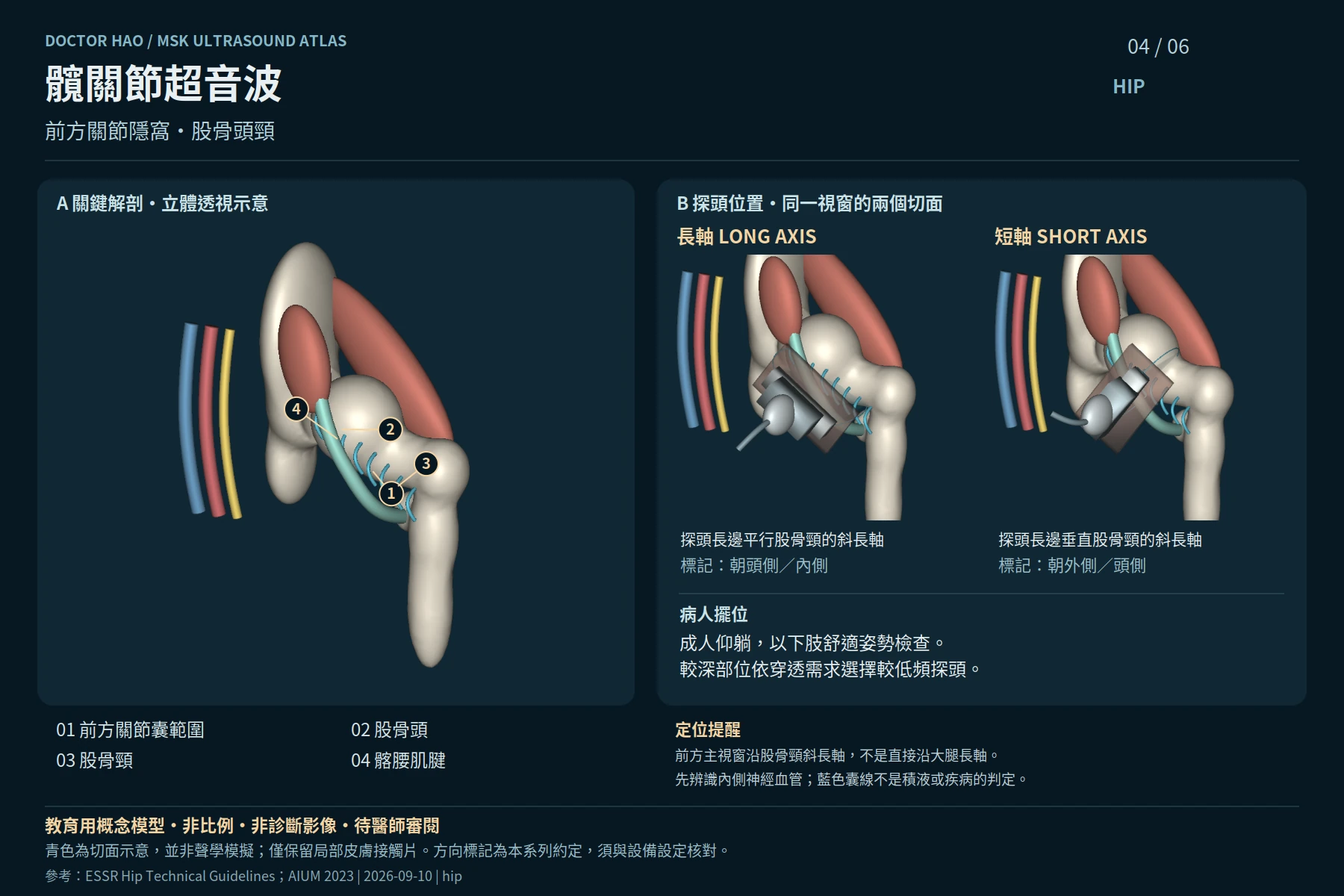

髖關節：前方關節隱窩・股骨頭頸
擺位與辨識
成人仰躺，以下肢舒適姿勢檢查。
較深部位依穿透需求選擇較低頻探頭。
前方主視窗沿股骨頸斜長軸，不是直接沿大腿長軸。
先辨識內側神經血管；藍色囊線不是積液或疾病的判定。
其他區域的閱讀路線
- 前方
- 股骨頭頸、前方隱窩與髂腰肌腱
- 外側
- 大轉子、臀中肌與臀小肌腱
- 內側
- 內收肌起點及周邊軟組織
- 後方
- 坐骨結節與近端腿後肌腱
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開髖關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。

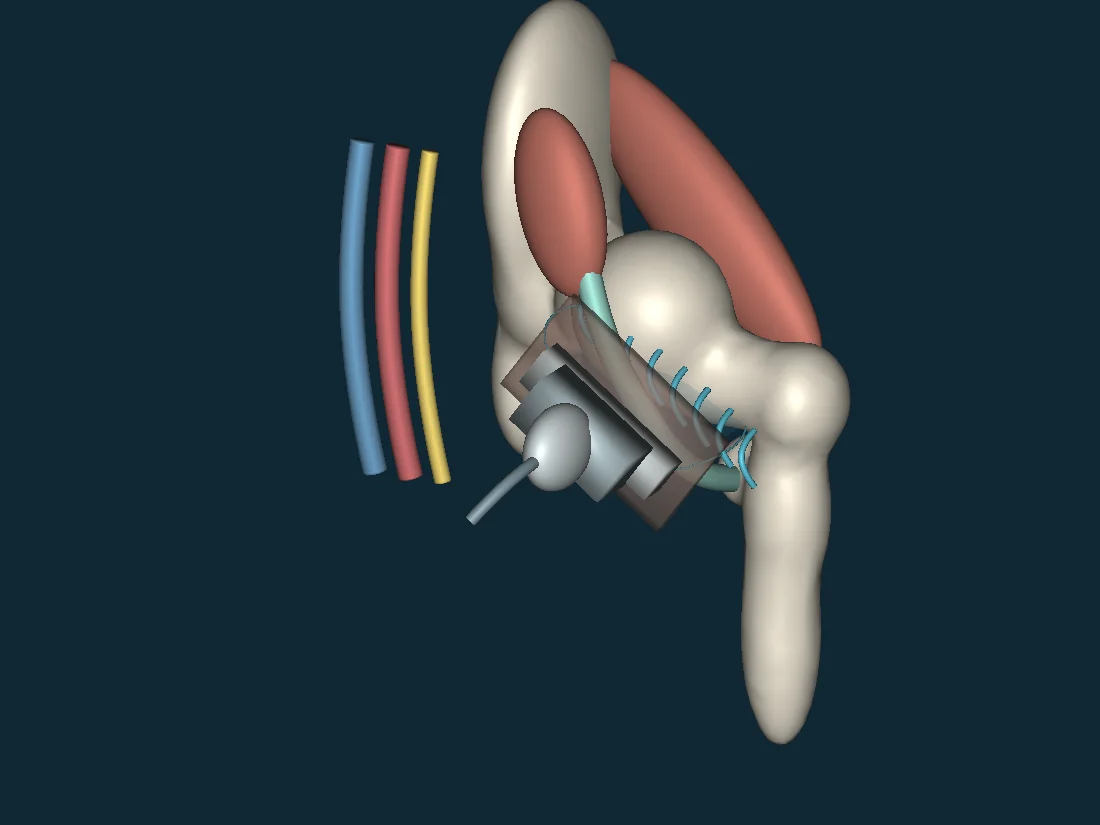

長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。

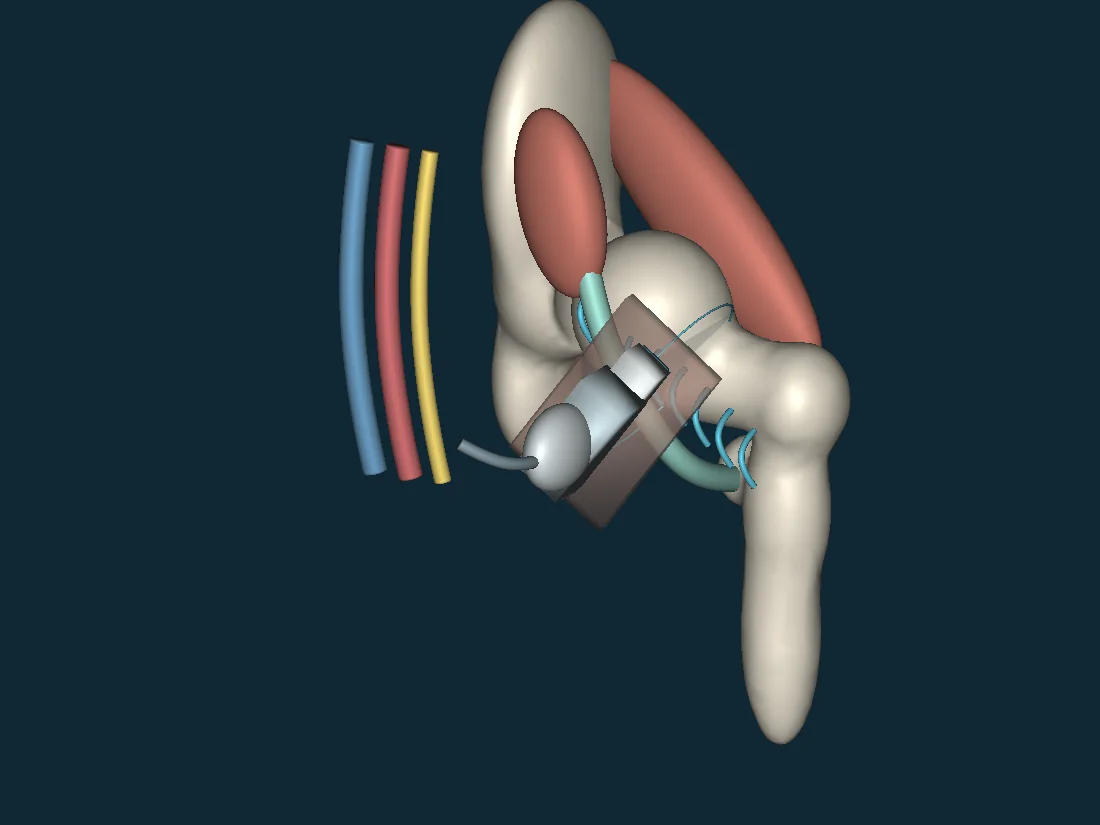

短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 髖關節技術指引（PDF pp. 2–7；主視窗 pp. 2–3）；AIUM 2023 MSK Practice Parameter。
05 / 06

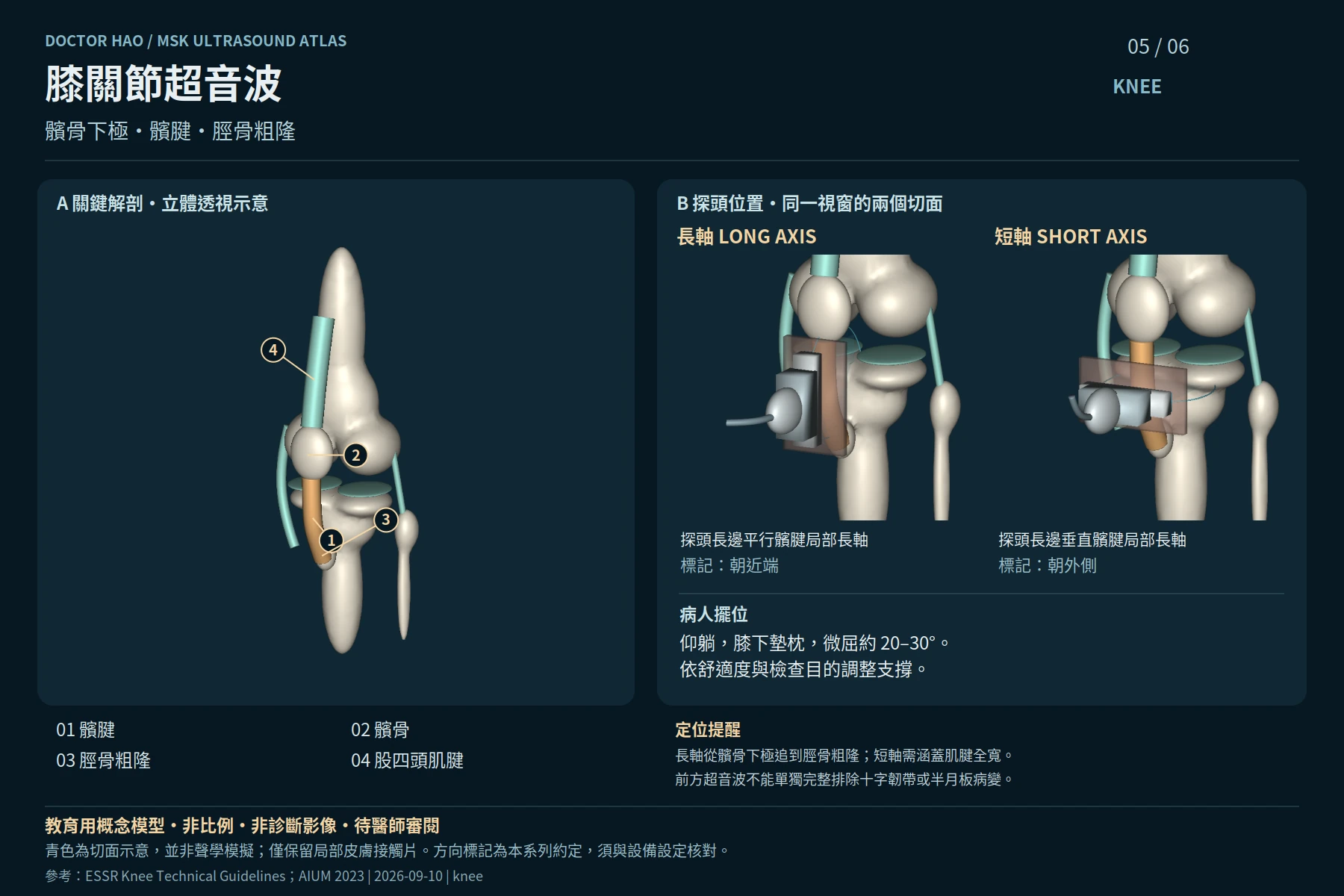

膝關節：髕骨下極・髕腱・脛骨粗隆
擺位與辨識
仰躺，膝下墊枕，微屈約 20–30°。
依舒適度與檢查目的調整支撐。
長軸從髕骨下極追到脛骨粗隆；短軸需涵蓋肌腱全寬。
前方超音波不能單獨完整排除十字韌帶或半月板病變。
其他區域的閱讀路線
- 前方
- 股四頭肌腱、髕上隱窩與髕腱
- 內側
- 內側副韌帶與鵝足肌腱
- 外側
- 髂脛束、外側副韌帶與股二頭肌腱
- 後方
- 膕窩、半膜肌與內側腓腸肌間區域
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開膝關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。
長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 膝關節技術指引（PDF pp. 2–8；主視窗 pp. 2, 4）；AIUM 2023 MSK Practice Parameter。
06 / 06

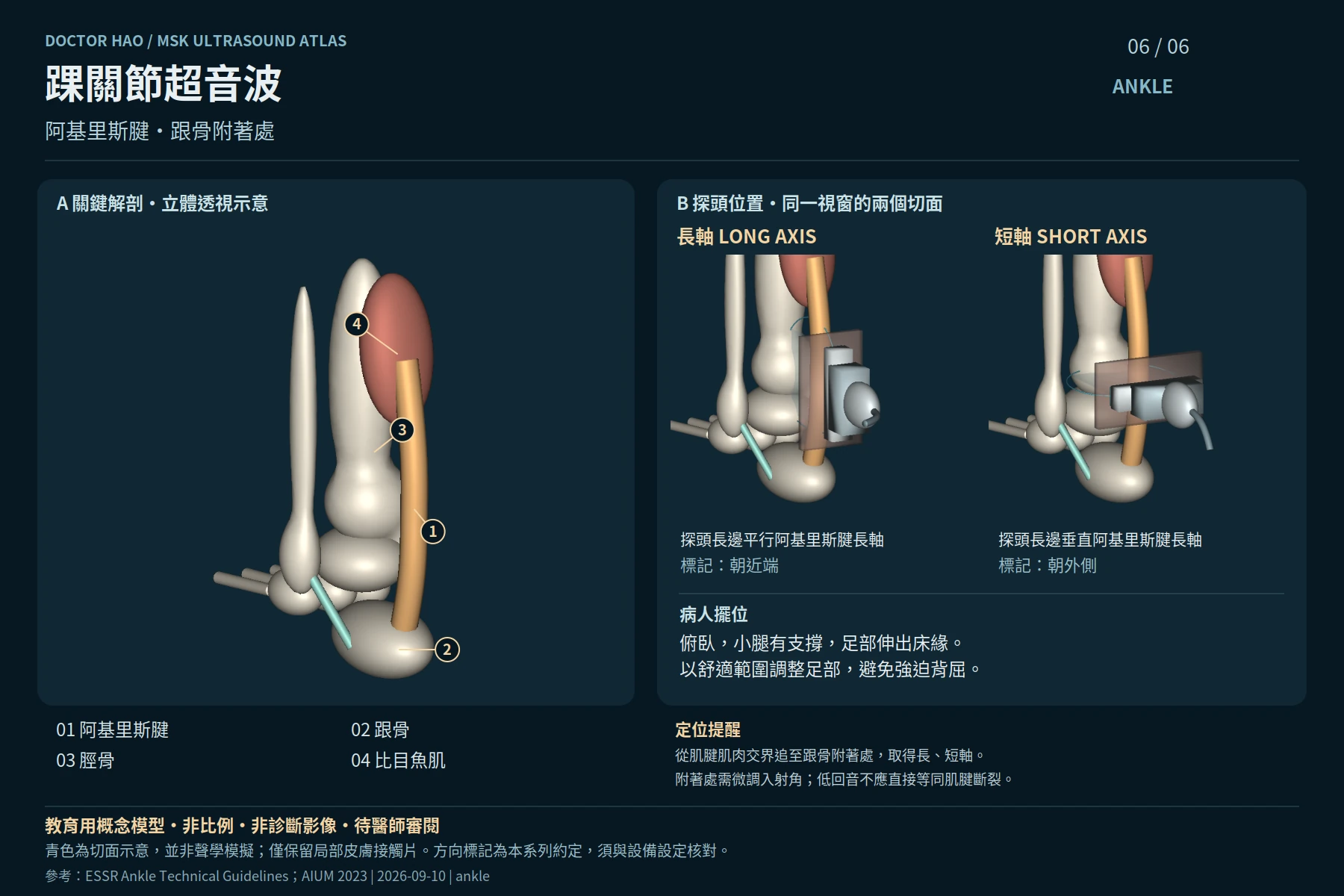

踝關節：阿基里斯腱・跟骨附著處
擺位與辨識
俯臥，小腿有支撐，足部伸出床緣。
以舒適範圍調整足部，避免強迫背屈。
從肌腱肌肉交界追至跟骨附著處，取得長、短軸。
附著處需微調入射角；低回音不應直接等同肌腱斷裂。
其他區域的閱讀路線
- 前方
- 脛前肌、伸肌腱與踝前方隱窩
- 外側
- 腓骨肌腱、前距腓韌帶與跟腓韌帶
- 內側
- 脛後肌腱、屈肌腱與跗管
- 後方
- 阿基里斯腱及周邊滑囊
- 足底延伸
- 足底筋膜的跟骨附著處
此清單用於銜接文章資源；本組 3D 模型僅示範上方主視窗，未提供清單中每一視窗的完整操作示範。
展開踝關節的長、短軸 3D 模型
方向標記為本系列的顯示約定；須與實際設備、側別及科室規範核對。局部皮膚接觸片是分層示意，不是病人皮膚模型。
長軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
短軸探頭位置
3D 示意・待醫師審閱可拖曳旋轉、雙指縮放；也可使用上方按鈕。手機單指上下滑動仍可捲動文章。
按下按鈕才會下載互動程式與模型；靜態圖可直接閱讀。
不模擬超音波聲束傳播、組織變形或診斷結果；圖中解剖不完整且不能量測。
查核來源：ESSR 踝關節技術指引（PDF pp. 2–9；主視窗 p. 8）；AIUM 2023 MSK Practice Parameter。
